[精密加工相談室]   製品情報 - 身近にハイテク - 導波管

  レーダー用アルミ製及び純銅製導波管のご案内です。
Last Updated:2018-10-31
写真をクリックすると、新しいウィンドウが開いて拡大してご覧頂けます
"Hベンド導波管C1020_WRJ-120"フランジロー付け塗装付き組立品!
H-bend導波管 [主な仕様]
・材質:無酸素銅=C1020(Cu:99.96up)
・規格:導波管WRJ-120(13.6-14Ghz用)、塗装色=白&茶
・用途:Hベンド導波管は導波路を90度曲げる事が可能。船舶用レーダー、放送用アンテナなどに使用。
"ツイスト導波管C1020_WRJ-120"フランジロー付け塗装付き組立品!
ツイスト導波管 [主な仕様]
・材質:無酸素銅=C1020(Cu:99.96up)
・規格:導波管WRJ-120(13.6-14Ghz用)、塗装色=白&茶
・用途:ツイスト導波管は導波路を任意角度(通常90度)にねじる事が可能。船舶用レーダー、特殊レーダーなどに使用。
"スロット付導波管C2200_WRJ-140+両端フランジ"ロー付け組立品!
丹銅導波管WRJ-140加工品 [主な仕様]
・材質:丹銅=C2200(Cu:90/Zn:10)
・規格:導波管WRJ-140(14Ghz用)
・用途:船舶用レーダー、特殊レーダーなどに使用。
"マグネトロン向け導波管A5052_WRJ-2+片端フランジ"溶接組立品!
AL導波管WRJ-2加工品 [主な仕様]
・材質:アルミ合金A5052
・規格:導波管WRJ-2(2Ghz用)
・用途:マグネトロン、特殊レーダーなどに使用。
"大型導波管A5052_WRJ-2+両端フランジ"溶接組立品(全長2種)!
AL導波管WRJ-2加工品 [主な仕様]
・材質:アルミ合金A5052
・規格:導波管WRJ-2(2Ghz用)
・用途:特殊レーダー、実験装置などに使用。
"引抜大型無酸素銅導波管"(規格:WRJ-3)曲げ加工品!
純銅導波管WRJ-3曲げ加工品 [主な仕様]
・材質:無酸素銅(C1020)
・規格:導波管WRJ-3(3Ghz用)
・用途:船舶用レーダー、防災システムに使用。
"引抜大型アルミ導波管"(規格:WRJ-3)引抜製法により精度高く製造!
[引抜大型アルミ導波管WRJ-3] [主な仕様]
・材質:アルミ合金A6063TD
・規格:導波管WRJ-3(3Ghz用)
・用途:魚群探知機、船舶用レーダー、防災システムに使用される。
"導波管+フランジ"WRJ-2導波管モジュール(溶接組立品)
[アルミ導波管WRJ-2溶接組立品] [主な仕様]
・材質:アルミ合金A5052
・規格:導波管WRJ-2(2Ghz用)
・用途/その他:レーダーシステム及び魚群探知機など。サンプルはアルミ材による溶接組立加工品。
"黄銅製円形フランジ"(規格:UG-385/U)
[UG385黄銅製円形フランジ] [主な仕様]
・材質:黄銅:C3604
・規格:UG-385/U
・用途:導波管WR-10[73.8〜112Ghz]用対応フランジ。下記写真の導波管組立品に使用。
"精密測定機器用導波管"銀ロー付組立加工品(規格:WR-10)
[精密測定器用フランジ+導波管組立品] [主な仕様]
・材質:フランジ(黄銅:C3604)/導波管(丹銅:C2200)
・規格:導波管WR-10(73.8〜112Ghz用)
・用途など:精密測定機器用に使用。サンプルは導波管+フランジにて銀ロー付組立加工品。
"アルミスロット導波管WRJ-10"直管タイプ(左写真-上)/Uベンドタイプ(左写真-下)!
[アルミWRJ-10スロット導波管]
[主な仕様]
・材質:アルミA1050
・規格:導波管WRJ-10(10Ghz用)
・コメント:導波管にスロット(細長い切抜)を設けた形で、隣接するスロットは僅かに傾斜している。この事により鋭い指向性が得られる(右:スロット部拡大写真)。
"アルミ導波管+フランジ"溶接組立品(規格:WRJ-2)_リーク(漏れ)の無い溶接加工!
[アルミ導波管_溶接加工品]
[主な仕様]
・材質:アルミ合金A5052
・規格:導波管WRJ-2(2Ghz用)
・用途/その他:センサー用レーダーシステム。サンプルは導波管+フランジ⇒アルミ材による溶接組立加工品。一般的に難しいとされるアルミ溶接にて、漏れ(リーク)の無い溶接加工が可能。
アルミ製導波管の使用例紹介!
[アルミ導波管用途例]
"丸型フランジ+丹銅製導波管"銀ロー付組立加工品(規格:WRJ-10)
[丸型フランジ+丹銅製導波管ロー付組立品] [主な仕様]
・材質:フランジ(黄銅:C3604)/導波管(丹銅:C2200)
・規格:導波管WRJ-10(10Ghz用)
・用途など:特殊レーダーシステム等に使用。サンプルは導波管+フランジにて銀ロー付組立加工品。
"アルミ導波管+フランジ"溶接組立加工品(規格:WRJ-3)
[アルミ導波管溶接組立品] [主な仕様]
・材質:アルミ合金A5052
・規格:導波管WRJ-3(3Ghz用)
・用途/その他:センサー用レーダーシステム。サンプルは導波管+フランジ⇒アルミ材による溶接組立加工品。
フランジ付純銅製スパイラル導波管(規格:WRJ-220)
[純銅製スパイラル導波管] [主な仕様]
・材質:無酸素銅(Cu99.96以上)
・規格:導波管WRJ-220(22Ghz用)
・用途/その他:感知システムなどのレーダーセンサー。サンプルはフランジ付スパイラル巻加工品。
フランジ付丹銅製導波管(規格:WRJ-10)
[丹銅製導波管] [主な仕様]
・材質:90/10丹銅(Cu90-Zn10)
・規格:導波管WRJ-10(10Ghz用)
・用途/その他:船舶用レーダーシステム。サンプルはフランジ付曲げ加工品(一部塗装品)や直管品など。

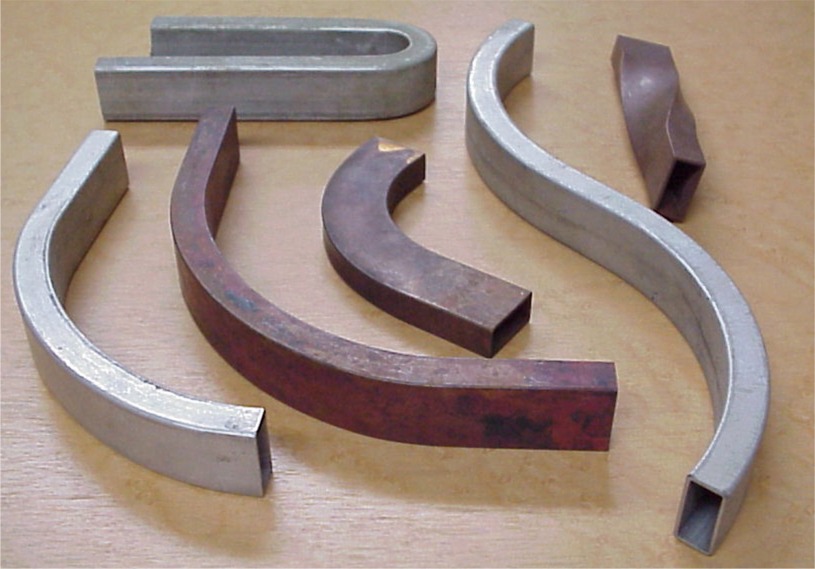

アルミ製&純銅製の導波管曲げ加工サンプル
[導波管曲げ加工] 航空機、船舶のレーダー基幹部品として使用されているアルミ製(A1050)及び純銅製(C1020)導波管の各種曲げ(ベンド)加工サンプルです。
スロット入りアルミ製導波管(規格:WRJ-10)
[導波管概観] レジャーボート、クルーザー、漁船等の船舶に搭載されるレーダーの基幹部品として弊社アルミ製導波管が採用されております。

[スロット部拡大] 精密な製管技術によって製作されたアルミ製(A1050)平角型導波管を特殊技術により、U字型ベンド加工及び側面に正確なピッチでスロット切加工が施されています
↑スロット部拡大
