[精密加工相談室]   製品情報 - 加工品例

  弊社の一般加工品のサンプル写真です。

▼ メニュー
Last Updated:2023-012-29　
●TOP

●製品情報
加工品例
身近にハイテク
光通信機器部品
電池関連情報
薄型ヒートシンク

●技術情報
●会社案内
●ご注意

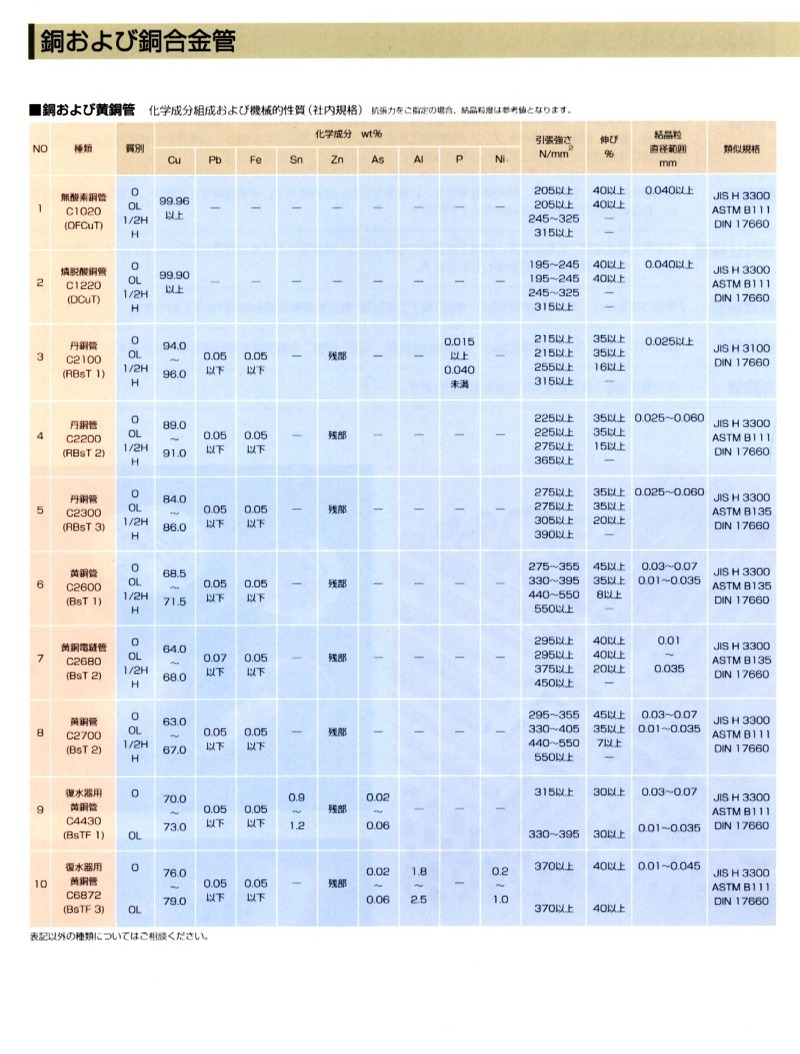

【パイプ製品カタログ】

P.1:異形管/P.2:銅&銅合金管/P.3:無酸素銅・黄銅・丹銅管/

P.4:リン青銅・洋白・白銅管/P.5:快削黄銅管/P.6:封着合金管（Kovar・Invar）/

P.7:アルミ合金管/P.8:導波管   　　　　　【弊社カタログより】
加工品例：写真をクリックすると、新しいウィンドウが開いて写真を拡大してご覧頂けます。

[A3003_半導体装置部品]

 ●加工品例：半導体製造装置部品(円筒部:φ66.22+0.03+0.04xφ61.50x190L/フランジ部:φ86.44xφ79.65x20.3L)
●材質：A3003丸棒材
●コメント：外径円筒部を"φ66.22+0.03+0.04"を10μmレンジで長さ120mm範囲で加工。片側には最小間隔0.1mmにて不整形多穴加工を施す。

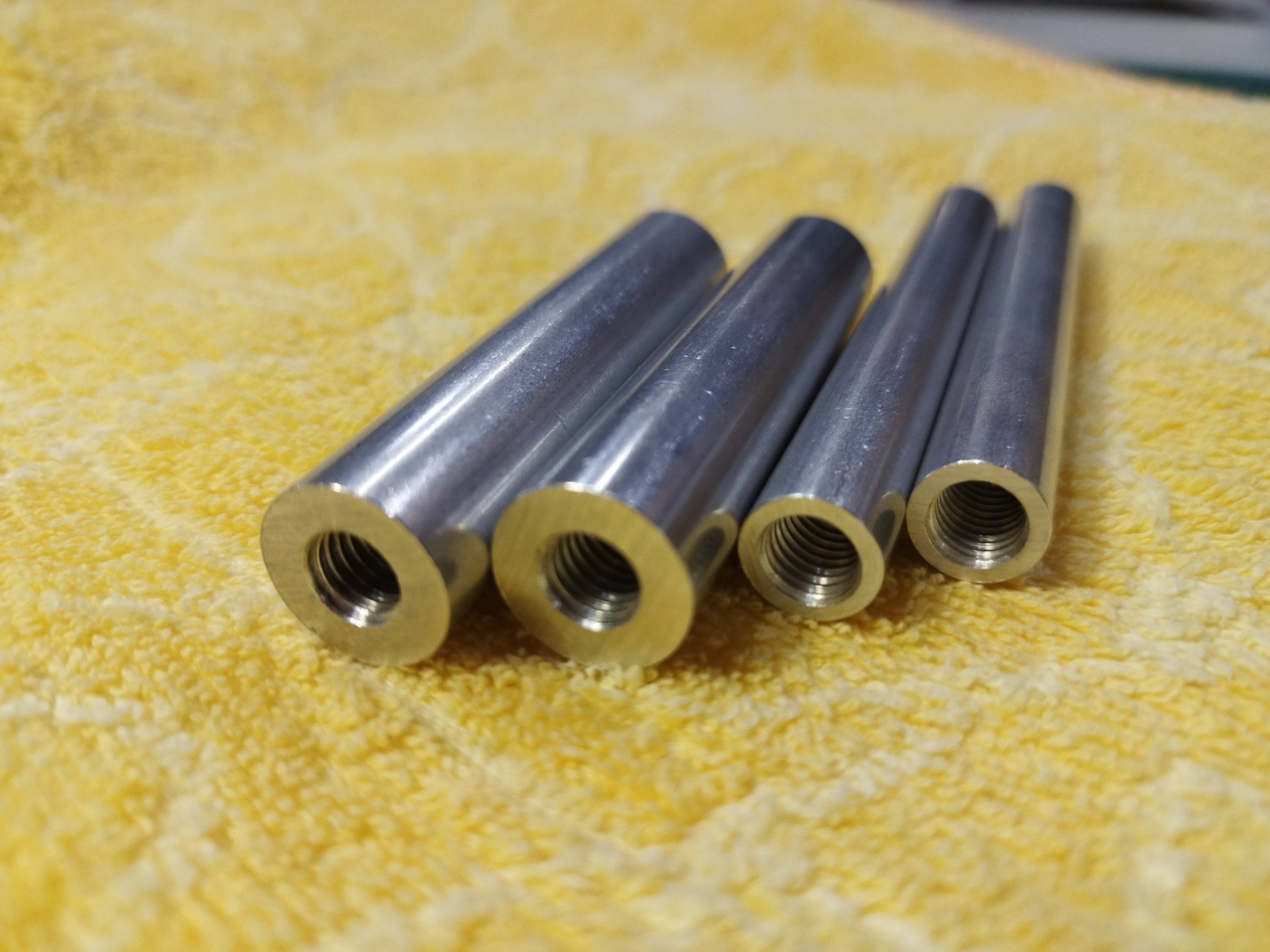

[A6063-M8]

 ●加工品例：照明具部品(φ14.5xφ6.5x70L/内径M8)(φ10.5xφ6.5x90L/内径M8)
●材質：A6063パイプ材
●コメント：下穴加工不要のアルミパイプ材からのメスネジ加工。

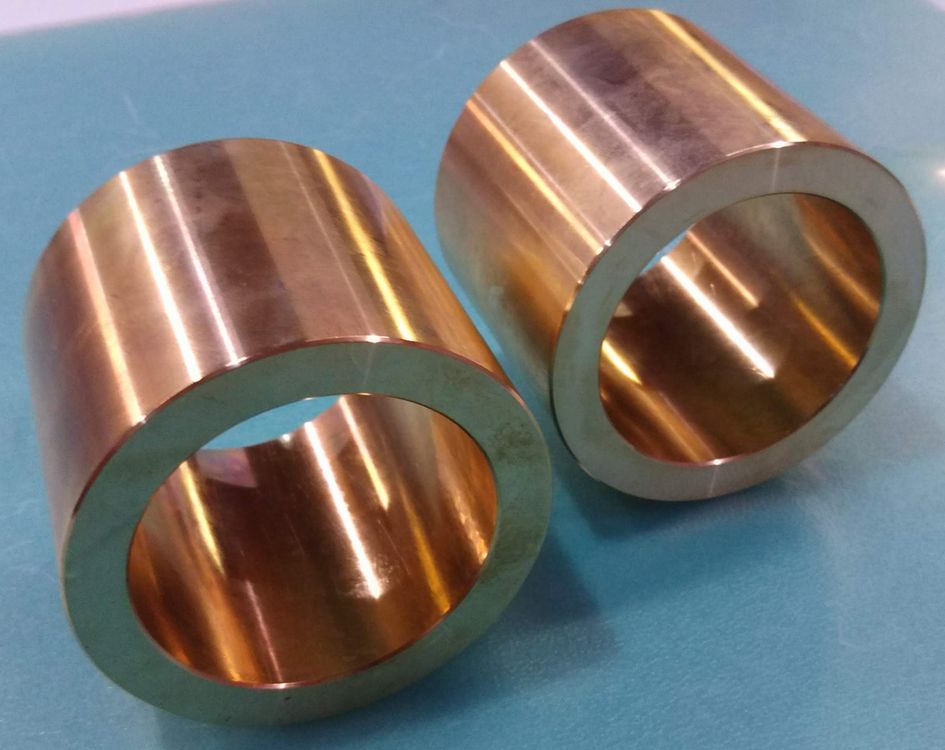

[青銅鋳物軸受]

 ●加工品例：高精度軸受(φ50xφ42±0.1xφ32+0.06+0.01x30L)
●材質：CAC406青銅鋳物(Cu:83~87/Sn:4~6/Pb:4~6/Zn:4~6)
●コメント：耐圧性、耐摩耗性、被削性に優れた材質。ブッシュ(軸受)、バルブ、スリーブ等に使用される。

[高精度管]

 ●加工品例：測定器用接続管(φ13.93xφ10.04x193.5L)
●材質：SUS316
●コメント：耐食性に優れるが難削性のSUS316パイプ材を内外径バリ除去を量産連続加工。

[高精度管]

 ●加工品例：ソレノイド用ガイド(φ17+0-0.03xφ16+0.02-0x75L±0.1)
●材質：SUS304
●コメント：外内径、特に内径精度を0.02までに抑え、且つ位置決めの為、外径に鉢巻加工。

[青銅鋳物軸受]

 ●加工品例：高精度軸受(φ74+0.064+0.033xφ55+0.335+0.288x57L)
●材質：CAC406青銅鋳物(Cu:83~87/Sn:4~6/Pb:4~6/Zn:4~6)
●コメント：耐圧性、耐摩耗性、被削性に優れた材質。ブッシュ(軸受)、バルブ、スリーブ等に使用される。

[銅管アース]

 ●加工品例：銅管アース(φ22x2.5tx220L)
●材質：リン脱酸銅(1220T:Cu99.90以上/残)
●コメント：片端潰し加工を施した接地用アース。

[黄銅管加工品]

 ●加工品例：黄銅管スリーブ(φ21xφ19x100L/両端φ20x幅5挽加工)
●材質：C2700(Cu:65/Zn:35)
●コメント：電設部品用スリーブに使用される

[無酸素銅スリーブ]

 ●加工品例：無酸素銅製スリーブ(φ27.5xφ17.4x12L)
●材質：C1020(Cu:99.96以上)
●コメント：無酸素銅(C1020)は高い導電性を持つ為通信機器等の電気特性が

必要な部品に使用される

[コバール管スリーブ]

 ●加工品例：コバール管製スリーブ(φ29xφ27x28.5L)
●材質：コバール(低膨張合/Kovar:Ni29,Co17,Mn0.5,Si0.2,Fe bal. )
●コメント：外径はRa0.4以下に研磨加工済。セラミック・ガラス封止の部品等に使用される

[超硬製内径栓ゲージ]

 ●加工品例：チタン極細薄肉管(φ2.97x0.096tx1,000L)
●材質：純チタン2種(TB340)
●コメント：光ファイバー保護管、医療機器等に使用される

[超硬製内径栓ゲージ]

 ●加工品例：内径用栓ゲージ(Go:φ26.050〜Stop:φ26.095)
●材質：超硬(ゲージ部分/タングステンカーバイド合金）
●コメント：パイプ材内径、シリンダー内径等の検査に使用

[モーターカバー]
  • モーターカバー
    （鉄、Al、SUS）
[ケース類]
  • バッテリーケース
    （鉄、Al、SUS）
  • 筆記用具ケース
    （黄銅、SUS、Al）
[ICパッケージフレーム]
  • セラミックIC用パッケージ用フレーム
    （コバール、42アロイ、銅、MIM)
[真空用部品]
  • 真空用部品
    （SUS、鉄、Al、MIM）
[光通信部品]
  • 光通信部品・光コネクタ/パッケージケース
    （SUS、コバール、42アロイ、MIM）
[各種導波管]
  • 導波管
    丸形/方形/異形
    （Al、銅、丹銅、黄銅、インバー）
[プラグ、ノズル]
  • プラグ、ノズル部品
    プラグ・ジャック/溶接機ノズル
    （黄銅、SUS、銅）
[ソレノイド類]
  • ソレノイド部品、プランジャーガイド
    （黄銅）
[感光ドラム・各種ローラー]
  • 感光ドラムPPC・LBP用OPCドラム
    （Al）
  • 各種ローラー
    マグネットローラー/ヒーターローラー/ゴムローラー
    （Al、鉄、SUS）
[磁気回路部品・VCM用]
  • 磁気回路部品
    VCM用部品/LD用ヨーク
    （鉄、銅、MIM）
[モーター用部品]
  • モーター部品　ブラシホルダー/コミーテーター
    （黄銅、銅、MIM）
[ブルドン管・圧力計]
  • ブルドン管　圧力計
    （黄銅、燐青銅、白銅）
